• 作者 RUISTA
  • 2025-06-25 13:39:56
  • 技術(shù)分析

活性炭吸附塔對(duì)不同類(lèi)型 VOCs 的吸附效率差異及原因

一、不同類(lèi)型 VOCs 的吸附效率差異

1. 芳香烴類(lèi)(苯、甲苯、二甲苯)

吸附效率:85%~95%(高)

典型案例:對(duì)甲苯的吸附量可達(dá) 400~600 mg/g(活性炭),在化工廢氣處理中去除率超 90%。

2. 鹵代烴類(lèi)(二氯甲烷、氯苯)

吸附效率:70%~85%(中高)

典型案例:二氯甲烷在蜂窩狀活性炭中的穿透時(shí)間比苯晚 20~30 分鐘,吸附量約 300~450 mg/g

3. 酮類(lèi) / 酯類(lèi)(丙酮、乙酸乙酯)

吸附效率:60%~75%(中等)

典型案例:丙酮在顆?;钚蕴恐械钠胶馕搅考s 200~350 mg/g,濕度>60% 時(shí)效率下降 15%~20%。

4. 醇類(lèi)(乙醇、甲醇)

吸附效率:40%~60%(中低)

典型案例:乙醇在活性炭中的吸附量?jī)H 150~250 mg/g,且易受水分子競(jìng)爭(zhēng)吸附影響。

5. 醛類(lèi)(甲醛、乙醛)

吸附效率:30%~50%(低)

典型案例:甲醛因分子極性強(qiáng)且易溶于水,在普通活性炭中穿透快,吸附量<100 mg/g。



二、吸附效率差異的核心原因

(一)VOCs 分子特性的影響

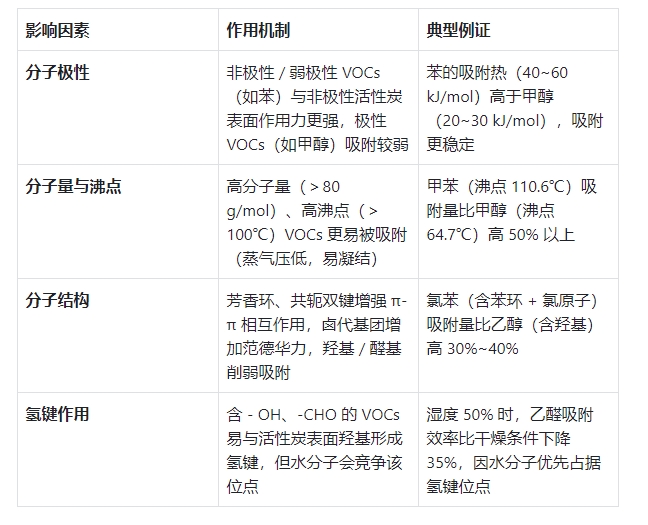

活性炭吸附塔對(duì)不同類(lèi)型 VOCs 的吸附效率差異及原因(圖1)

(二)活性炭表面特性的匹配度

孔徑分布匹配

微孔(<2 nm)占比高的活性炭(如煤質(zhì)活性炭)更適合吸附小分子 VOCs(苯分子直徑 0.58 nm),而中孔(2~50 nm)豐富的活性炭(如木質(zhì)活性炭)利于大分子 VOCs(氯苯直徑 0.65 nm)擴(kuò)散。

案例:椰殼活性炭(微孔率>80%)對(duì)苯的吸附量比煤質(zhì)活性炭高 15%,但對(duì)二氯甲烷(分子直徑 0.62 nm)的吸附量反低 10%(因中孔不足導(dǎo)致傳質(zhì)受阻)。

表面官能團(tuán)影響

活性炭表面的含氧基團(tuán)(如羧基、酚羥基)對(duì)極性 VOCs 有一定促進(jìn)作用,但過(guò)量極性基團(tuán)會(huì)降低對(duì)非極性 VOCs 的親和力。

案例:經(jīng)硝酸改性的活性炭(極性基團(tuán)增加)對(duì)甲醛吸附量提升 2 倍,但對(duì)甲苯吸附量下降 10%。

比表面積與孔隙容積

比表面積(>1000 m2/g)和總孔容(>0.8 cm3/g)越大,吸附容量越高,但需與 VOCs 分子尺寸匹配。

數(shù)據(jù):比表面積 1200 m2/g 的活性炭對(duì)二甲苯吸附量(550 mg/g)是 800 m2/g 活性炭的 1.3 倍。

三、操作條件對(duì)效率差異的放大效應(yīng)

溫度影響

低溫(<30℃)利于吸附,高溫(>50℃)時(shí)極性 VOCs(如乙醇)吸附效率下降更快(因分子熱運(yùn)動(dòng)加劇,脫附速率增加)。

數(shù)據(jù):溫度從 25℃升至 50℃,丙酮吸附效率下降 25%,甲苯下降 15%

濕度干擾

濕度>50% 時(shí),水分子與極性 VOCs(醇、醛)競(jìng)爭(zhēng)吸附位點(diǎn),非極性 VOCs(苯、鹵代烴)受影響較小。

案例:濕度 60% 時(shí),乙醇吸附效率下降 40%,二氯甲烷僅下降 5%。

濃度與空速

高濃度(>1000 mg/m3)下,大分子 VOCs(如二甲苯)因擴(kuò)散慢,吸附效率比小分子(苯)下降更明顯。

數(shù)據(jù):空速 10000 h?1 時(shí),二甲苯穿透時(shí)間比苯短 15 分鐘。

四、提升特定 VOCs 吸附效率的優(yōu)化策略

活性炭定制化改性

對(duì)極性 VOCs(甲醛):采用氨改性增加表面氨基,吸附量提升至 200 mg/g 以上;

對(duì)鹵代烴:用疏水性硅烷處理減少表面羥基,抑制水分子競(jìng)爭(zhēng),吸附效率提升 10%~15%。

工藝組合強(qiáng)化

針對(duì)醇類(lèi)廢氣:先通過(guò)冷凝預(yù)處理降低濃度,再用活性炭吸附,總效率從 60% 提升至 85%;

針對(duì)混合 VOCs(苯 + 乙醇):采用 “預(yù)處理 + 分級(jí)吸附”,先用中孔活性炭去除苯,再用極性活性炭處理乙醇。

智能調(diào)控運(yùn)行參數(shù)

根據(jù) VOCs 類(lèi)型動(dòng)態(tài)調(diào)整溫度:處理芳香烴時(shí)控制在 20~30℃,處理醇類(lèi)時(shí)降至 10~20℃;

濕度補(bǔ)償:當(dāng)檢測(cè)到濕度>50% 時(shí),啟動(dòng)分子篩預(yù)處理,減少水分子競(jìng)爭(zhēng)。



活性炭吸附塔對(duì) VOCs 的吸附效率差異本質(zhì)上是 “分子特性 - 活性炭界面作用 - 操作條件” 共同作用的結(jié)果。芳香烴和鹵代烴因非極性、大分子結(jié)構(gòu)易被高效吸附,而極性較強(qiáng)的醇、醛類(lèi)吸附效率較低。實(shí)際應(yīng)用中,需根據(jù) VOCs 組分特性選擇適配的活性炭類(lèi)型(如孔徑、表面極性),并通過(guò)工藝優(yōu)化(溫度、濕度控制)和改性技術(shù)提升針對(duì)性效率,這對(duì)化工、涂裝等行業(yè)的 VOCs 治理具有關(guān)鍵指導(dǎo)意義。
