洗滌塔系列

不銹鋼洗滌塔與精餾塔類似，由塔體，塔板，再沸器，冷凝器組成。由于不銹鋼洗滌塔是進行粗分離的設備，所以塔板數量一般較少，通常不會超過十級。不銹鋼洗滌塔適用于含有少量粉塵的混合氣體分離，各組分不會發生反應，且產物應容易液化，粉塵等雜質(也可以稱之為高沸物)不易液化或凝固。當混合氣從不銹鋼洗滌塔中部通入不銹鋼洗滌塔，由于塔板間存在產物組分液體，產物組分氣體液化的同時蒸發部分，而雜質由于不能被液化或凝固，當通過有液體存在的塔板時將會被產物組分液體固定下來，產生洗滌作用，不銹鋼洗滌塔就是根據這一原理設計和制造的。 　　不銹鋼洗滌塔由塔體、塔板、再沸器和冷凝器組成。在使用過程中再沸器一般用蒸汽加熱，冷凝器用循環水導熱。在使用前應建立平衡，即通入較純的產物組分用蒸汽和冷凝水調節其蒸發量和回流量，使其能在塔板上積累一定厚度液體，當混合氣體組分通入時就能迅速起到洗滌作用。在使用過程中要控制好一個液位，兩個溫度和兩個壓差等幾個要點。即不銹鋼洗滌塔液位，氣體進口溫度，塔頂溫度，塔間壓差(不銹鋼洗滌塔進口壓力與塔頂壓力之差)，冷凝器壓差(塔頂與冷凝器出口壓力之差)。一般來說，氣體進口溫度越高越好，可以防止雜質凝固或液化不能進入不銹鋼洗滌塔，但是也不能太高，以防系統因溫度過高而不易控制。控制溫度的同時還需保證氣體流速，即進口的壓力不能太小，以便粉塵能進入不銹鋼洗滌塔?；旌蠚怏w通入不銹鋼洗滌塔后，部分氣體會冷凝成液體而留在塔釜，調節再沸器的溫度使液體向上蒸發，再調節冷凝器使液體回流至塔板，形成一個平衡。由于塔板上有一定厚度液體，所以不銹鋼洗滌塔塔間會有一定壓差，調節再沸器和冷凝器時應盡量使壓差保持恒定才能形成一個平衡。調節塔頂溫度時應防止溫度過高而使雜質汽化或升華為氣體而不能起洗滌作用，但冷凝溫度也不宜過低，防止產物液體在冷凝器積液影響使用。在注意以上要點的同時還需注意用再沸器調節洗滌塔的液位，為防止塔釜液中雜質濃度過高產生沉淀，應使其緩慢上漲。 　　1、由于高沸物在洗滌過程中被固定在不銹鋼洗滌塔塔釜中，所以使用一段時間后塔釜液的高沸物含量會升高，所以在使用一定時間后要對不銹鋼洗滌塔塔釜液進行置換，防止高沸物在塔釜沉積。 　　2、由于不銹鋼洗滌塔塔釜液中含有高沸物，容易堵塞液位計，所以一般采用部分回流液沖洗液位計的方式防止液位計堵塞。 　　煤氣化技術都用到這一單元操作。

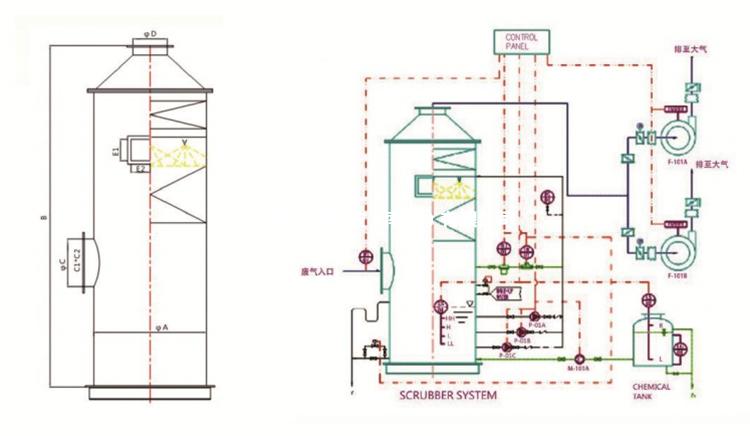

洗滌塔配備選擇
